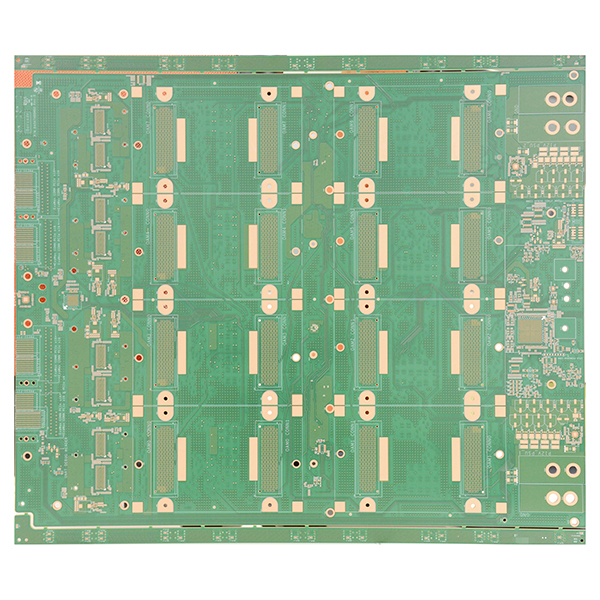

ai universal base board UBB fremstilling til acceleratorinterkonnektivitet

Definition af AI UBB-kort

AI UBB, Universal Base Board, er et avanceret backplane eller bundkort, der er designet til at levere strøm, signal, styring og højhastighedsforbindelseskanaler til AI-acceleratorkort såsom OAM-moduler, GPU’er og FPGA’er. Det fungerer typisk som den centrale forbindelsesplatform i AI-servere eller AI-acceleratorchassis, såsom NVIDIA HGX, Baidu Kunlun og Alibaba Hanguang, hvilket gør det til et vigtigt hardwarefundament for moderne AI-computingcentre.

Hovedfunktioner i AI UBB-kort

• Muliggør højhastighedsforbindelse mellem flere AI-acceleratorkort og værts-CPU’en samt mellem acceleratorkort, der understøtter protokoller som PCIe, NVLink og CXL.
• Tilbyder samlet strømfordeling, køleinterfaces, distributionssignalfordeling og sundhedsovervågningsfunktioner.
• Understøtter forskellige typer AI-acceleratormoduler og tilbyder høj kompatibilitet og fleksibel skalerbarhed.
• Sikrer dataveje med høj båndbredde og lav latenstid for effektiv dataudveksling og -overførsel.

Hovedfunktioner ved fremstilling af AI UBB PCB

• Ultrahøjt lagantal (≥20 lag), stor størrelse (generelt over 400×500 mm) og pladetykkelse ≥3 mm.
• Bruger materialer med ultralavt tab og høj kvalitet for at opfylde kravene til højfrekvent signaltransmission.
• Anvender avancerede processer såsom bagboring, harpiksfyldte vias og POFV med et minimumsborhul på 0,2 mm og et billedformat på ≥15.
• Høj sporstæthed ned til 0,09/0,09 mm, med en impedanskontrolpræcision på op til ±8 %.
• Understøtter høj effektlevering og hot-swappable moduler med stærke køle- og strømstyringsfunktioner.
• Højt tilpasset design med enestående pålidelighed og stabilitet, velegnet til implementering af store AI-klynger.

Hovedanvendelser af AI UBB-kort

• OAM, Open Accelerator Module, arkitektur AI-servere, der fungerer som bro mellem OAM-moduler og bundkort/CPU.
• Kernebagplan for AI-serverplatforme såsom NVIDIA HGX, der leverer sammenkobling for flere GPU’er/AI-acceleratorkort.
• Højtydende AI-servere med væske- eller luftkøling, der muliggør modulær udvidelse og styring af AI-klynger med høj densitet og høj regnekraft.
• Anvendes i supercomputingcentre, datacentre og store AI-cloudcomputingplatforme til avancerede AI-applikationer.

Forskelle fra traditionelle backplanes

• UBB-kort er specielt designet til AI-acceleratorøkosystemet og understøtter højere båndbredde (såsom PCIe Gen4/Gen5, NVLink, CXL) og højere strømkrav.
• Større fokus på fleksibel udvidelse og mangfoldig kompatibilitet mellem AI-moduler, der imødekommer den hurtige udvikling inden for AI-teknologi og hardware.
• Giver højere signalintegritet og systemstabilitet, hvilket gør det til en uundværlig komponent for store AI-computingplatforme.
