Fremstilling af printkort til AI-servere
Fremstilling af printkort til AI-switch-baseboards er en nøgleteknologi til forbedring af AI-serveres samlede ydeevne og skalerbarhed. Med funktioner som høj ydeevne, høj båndbredde, lav latenstid, stærk skalerbarhed og høj pålidelighed er printkortet til AI-switch-baseboards blevet en uerstattelig kernekomponent i moderne AI-klynger og datacentre.
Beskrivelse

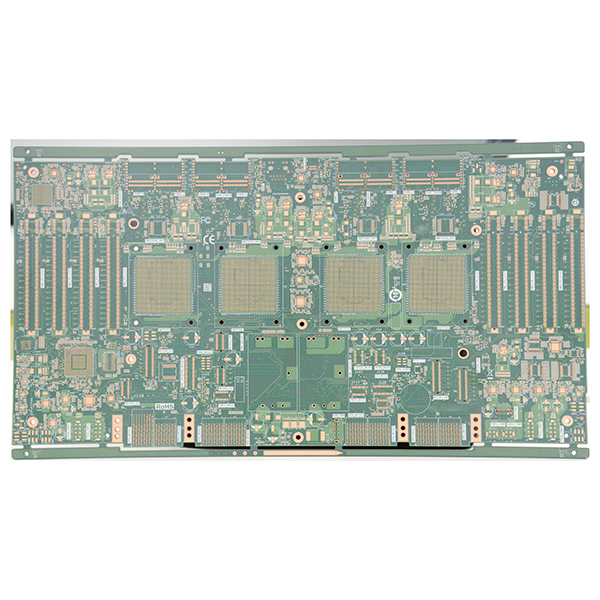

Fremstilling af printkort til AI-switch-baseboard
Fremstilling af AI-switch-baseboard-printkort er et centralt aspekt af moderne AI-computeringfrastruktur. AI-switch-baseboardet – også kendt som AI-interconnect eller switched baseboard – er specielt designet til kunstig intelligens-servere og højtydende computere (HPC). Det fungerer som en vigtig platform til højhastighedsdataforbindelse og forbinder flere AI-acceleratorkort og værts-CPU’en, hvilket muliggør dataudveksling med høj båndbredde og lav latenstid.
Kort definition af AI-switch-baseboard
AI-switch-baseboard integrerer højhastigheds-switch-chips, såsom PCIe Switch og NVSwitch, sammen med forskellige højhastigheds-interconnect-kanaler. Det understøtter effektiv dataoverførsel mellem AI-acceleratorkort som GPU’er, OAM-moduler og FPGA’er samt mellem disse acceleratorer og værts-CPU’en. Det er en vigtig komponent for store AI-computing-platforme.
Hovedfunktioner
- Højhastighedsdataudveksling: Integrerer avancerede switch-chips for effektiv kommunikation mellem AI-acceleratorer og CPU’er.
- Multi-protokolkompatibilitet: Understøtter forskellige højhastigheds-interconnect-protokoller såsom PCIe, NVLink og CXL.
- Ensartet strømforsyning og styring: Tilbyder ensartede grænseflader til strømfordeling, overvågning og styring for alle AI-acceleratormoduler.
- Stærk skalerbarhed: Kompatibel med forskellige typer AI-acceleratormoduler, understøtter modulær udvidelse og fleksibel systemimplementering.
Nøglefunktioner ved fremstilling af AI-switch-baseboard-printkort
- Ultrahøjt lagantal og stor størrelse: Design med ≥20 lag, pladetykkelse ≥3 mm, der opfylder krav til højdensitetsinterkonnektivitet.
- Præcisionsfremstilling: Der anvendes avancerede PCB-teknikker såsom minimumsborestørrelse 0,2 mm, billedformat ≥15:1, dobbeltsidet bagboring, Skip Via og POFV.
- Højtydende materialer: Anvender materialer med meget lavt tab og høj hastighed, højhastighedsblæk og Low Profile brown oxide-teknologi for at sikre signalintegritet.
- Høj ledningsdensitet og impedanskontrol: Linjebredde/afstand ned til 0,09/0,09 mm med impedanskontrolnøjagtighed op til ±8 %.
- Høj båndbredde og lav latenstid: Understøtter storstilet parallel højhastighedssignaloverførsel til krævende AI-klyngeydeevne.
- Høj pålidelighed og vedligeholdelsesevne: Har robust strømfordeling, termisk styring og understøtter hot-swappable moduler for stabil systemdrift.
Vigtigste anvendelser
- AI-servere, såsom NVIDIA HGX-platformen, AI-acceleratorchassis og supercomputingcentre til AI-klynger med høj densitet.
- Træning af store modeller, AI-inferens, videnskabelig databehandling og cloud computing-platforme.
- Datacentre, supercomputingcentre og storstilet AI-cloud computing-infrastruktur.
