gennemgående hul pth inklusive DIP-indsættelse og lodning

Almindelige plug-in-komponenter (gennemgående huller)

Almindelige plug-in-komponenter (gennemgående huller) omfatter, men er ikke begrænset til, DIP-pakkede IC’er, elektrolytkondensatorer, keramiske kondensatorer, induktorer, transformere, krystaloscillatorer, stik, pin-headere, pin-stik, relæer, sikringer, afbrydere og strømkomponenter såsom TO-220 og TO-92. Gennemgående hulindsættelse er ikke kun velegnet til DIP-komponenter (Dual In-line Package), men dækker også alle elektroniske dele, der kræver PTH-indsættelse (Plated Through Hole).

Gennemgående hulmonteringsproces

1. Forberedelse og sortering:I henhold til kundens BOM og produktionsplan forberedes og sorteres alle gennemgående hulkomponenter, der er nødvendige for indsættelse.

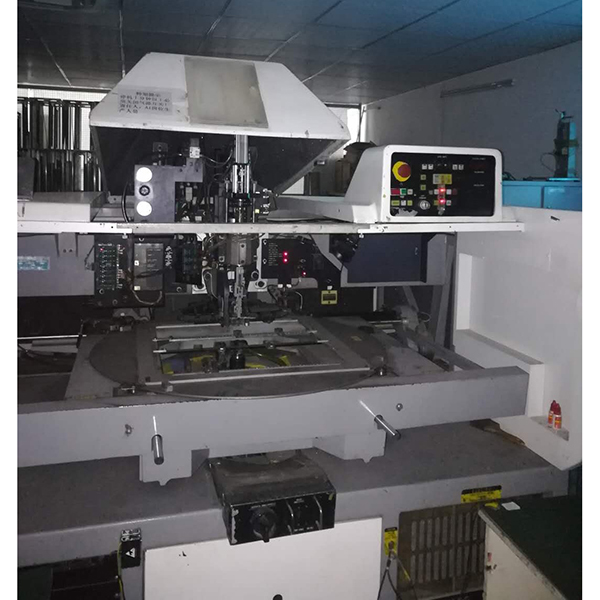

2. Indsættelse:Operatører eller automatiserede maskiner indsætter komponenter – herunder DIP-chips og forskellige PTH-dele – i specificerede PCB-huller og sikrer korrekt position, retning og polaritet.
3. Ledningsformning (hvis nødvendigt):For nogle komponenter er ledningerne forformede, så de passer bedre til PCB-hullerne og loddeprocessen.
4. Inspektion og korrektion:Indsatte komponenter kontrolleres for nøjagtighed, og eventuelle fejlplaceringer korrigeres straks for at sikre samlingskvaliteten.
5. Lodning:Bølgeslodning eller manuel lodning bruges til at fastgøre ledningerne på alle indsatte komponenter til PCB-pads, hvilket sikrer pålidelige elektriske forbindelser.
6. Trimming og rengøring af ledninger:Overskydende ledninger trimmes efter lodning, og resterende flux rengøres for at forbedre produktets udseende og ydeevne.

Hovedanvendelser af gennemgående hulmontering

Gennemgående hulmontering anvendes i vid udstrækning i forskellige elektroniske produkter, især dem, der kræver høj pålidelighed, høj effekt eller nem vedligeholdelse. Typiske anvendelser omfatter husholdningsapparater (såsom tv, audio, vaskemaskine kontrolpaneler), industrielle styringer (bundkort, PLC’er, invertere), kommunikationsudstyr (routere, switche), bilelektronik (instrumentbræt, strømmoduler), instrumentering, medicinsk udstyr og testinstrumenter.

Fordele ved gennemgående hulmontering

• Velegnet til DIP-chips og alle gennemgående hulkomponenter, understøtter en bred vifte af processer.
• Høj mekanisk styrke og robuste loddeforbindelser med fremragende vibrationsmodstand og pålidelighed.
• Understøtter komponenter med høj effekt og stor størrelse for bedre varmeafledning og strømføring.
• Nemmere vedligeholdelse og udskiftning af indsatte komponenter, hvilket sænker vedligeholdelsesomkostningerne.
• Modent proces og avanceret udstyr, egnet til forskellige elektronikproduktionsbehov.

Forskellen mellem gennemgående hulmontering og SMT

Gennemgående hulmontering (PTH) bruges hovedsageligt til større eller mekanisk krævende komponenter, mens SMT (Surface Mount Technology) er ideel til miniaturiserede, højdensitets- og højt automatiserede samlinger. Fordelene ved gennemgående hulmontering er høj pålidelighed og lettere reparation, mens SMT kan spare plads og forbedre produktionseffektiviteten.

Fordelene ved vores gennemgående hulmontering

Vi har et erfarent team, der er specialiseret i indsættelse og lodning, og som understøtter både manuelle og automatiserede processer. Vi kan opfylde en lang række krav, herunder indsættelse, lodning, afskæring af ledninger og rengøring af alle PTH-komponenter, herunder, men ikke begrænset til, DIP-pakker. Streng kvalitetskontrol sikrer stabil og pålidelig produktkvalitet. Vi kan tilpasse processen og inspektionsstandarderne til kundernes behov og dermed tilbyde en komplet one-stop-service inden for gennemgående hulmontering.
