Sølvpasta fyldt via PCB til ledningsevneanvendelser

Huller fyldt med sølvpasta indebærer, at PCB-huller fyldes med sølvpasta for at forbedre ledningsevnen og pålideligheden, hvilket ofte bruges i avancerede eller specialiserede kredsløbskort med specifikke ydelseskrav.

Beskrivelse

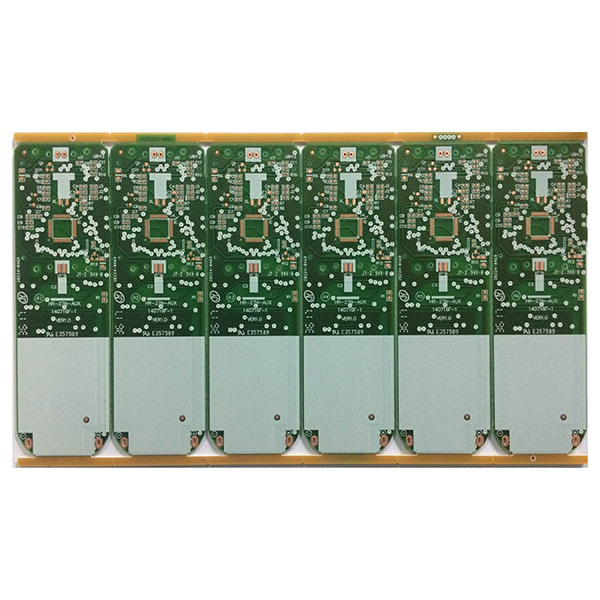

Sølvpastafyldt via PCB

Sølvpastafyldt via PCB henviser til en procesplade i PCB-industrien (printkort), hvor sølvpasta bruges til at fylde eller belægge viaer og gennemgående huller på printkortet. Almindelige engelske udtryk omfatter “sølvpastafyldt via PCB” eller “sølvpasta tilstoppet via PCB”.

Procesprincip

  1. Under fremstillingen af PCB fyldes sølvpasta (en ledende pasta indeholdende sølv) først i forborede huller (såsom gennemgående huller eller viaer).
  2. Derefter får bagning eller hærdning sølvpastaen til at danne en pålidelig ledende vej inden for hullerne.

Primære funktioner

  1. Ledende forbindelse:Udnytter sølvs høje ledningsevne til at opnå elektrisk sammenkobling mellem PCB-lagene.
  2. Forbedret forbindelsespålidelighed:Fyldning med sølvpasta forbedrer viaernes mekaniske styrke og forhindrer løsrivelse under lodning eller bøjning.
  3. Specielle strukturer:Til specifikke krav (f.eks. blinde vias, nedgravede vias, Pad on Via-strukturer) muliggør sølvpastafyldning sammenkoblinger med høj densitet.

Typiske anvendelser

  1. Højfrekvent, højdensitetskommunikation og radiofrekvensudstyr (RF).
  2. Kredsløb, der kræver høj strømkapacitet eller sammenkoblinger med lav impedans.
  3. Højteknologisk elektronik inden for medicinsk, militær, bilindustrien og andre sektorer.

Forskelle fra konventionelle gennemgående huller

  1. Konventionelle gennemgående huller fyldes typisk med galvaniseret kobber, mens sølvpastafyldning bruger sølvpasta – højere omkostninger, men overlegen ledningsevne.
  2. Sølvpastafyldning er velegnet til ekstremt små åbninger, forbindelser med høj densitet eller specialiserede krav til elektrisk ydeevne.
