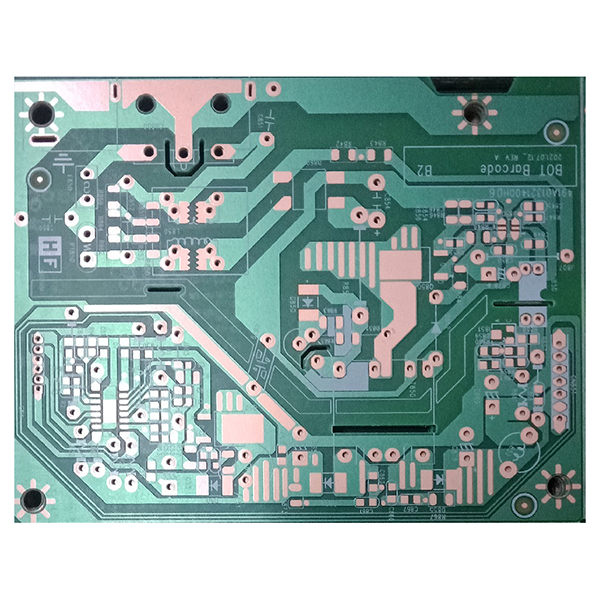

Papirbaseret laminat med kobberbelagt fenolpapir til printkort

Papirbaserede plader bruger fenolpapirbaseret kobberbelagt laminat som underlag med en brændbarhedsklasse på 94 HB, hvilket giver god elektrisk isolering og økonomisk effektivitet.

Beskrivelse
Fenolisk papirbaseret kobberbelagt laminat er et almindeligt substratmateriale til printkort (PCB’er). Det fremstilles ved at bruge højrenhedspapir af træmasse som base, som imprægneres med fenolharpiks og derefter lamineres og hærdes, inden det dækkes med et lag elektrolytisk kobberfolie. På grund af brugen af phenolharpiks og papirbaserede materialer i sin struktur er denne type plade typisk billig, har fremragende mekaniske egenskaber og elektrisk isolering og er velegnet til masseproduktion af prisbevidste elektroniske produkter.

Hovedstruktur:

  1. Isolerende papirbase:Anvender højrenhedspapir af træmasse, der er behandlet gennem flere fysiske og kemiske behandlinger for at sikre pladens isolering og mekaniske styrke.
  2. Fenolharpiks:Papirbasen er fuldt imprægneret med fenolharpiks for at forbedre varmebestandighed, fugtbestandighed og generel stabilitet.
  3. Kobberfolie:Overfladen af pladen er dækket med elektrolytisk kobberfolie, hvilket gør den velegnet til efterfølgende ætsning og dannelse af kredsløbsmønstre.

Hovedtræk ved papirbaseret laminat:

  1. Lav pris, velegnet til masseproduktion, bidrager til at reducere produktionsomkostningerne.
  2. God dimensionsstabilitet, lav bøjning og vridning, deformeres ikke let, selv efter langvarig brug.
  3. Fremragende bearbejdelighed, let at stanse, bore og fræse, egnet til automatiseret produktion.
  4. God elektrisk isolering, opfylder sikkerhedskravene til generelle elektroniske produkter.
  5. Overfladen behandles ofte med kolofonium for at forbedre loddebarheden og planheden, men på grund af begrænset varmebestandighed kan den ikke færdigbehandles med varmluftslodning (HASL).
  6. Letvægtsmateriale, praktisk til transport og samling.

Hovedanvendelser af papirbaseret laminat:

  1. Udbredt i PCB-fremstilling af fjernsyn, båndoptagere, lydudstyr, spilkonsoller, telefoner, husholdningsapparater og anden forbrugerelektronik.
  2. I de senere år også anvendt i strømforsyningskort og kontrolkredsløb i oscilloskoper (CRT), kontorautomationsudstyr (OA-maskiner) og andre elektroniske enheder.
  3. Velegnet til prisbevidste elektroniske produkter med generel ydeevne og til brug i milde miljøer.

Almindelige specifikationer:

  1. Basetykkelse: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
  2. Kobbertykkelse: 18 μm, 25 μm
  3. Kortstørrelse: 1020 x 1030 mm
