impedanskontrol-printkort til højhastighedssignaloverførsel

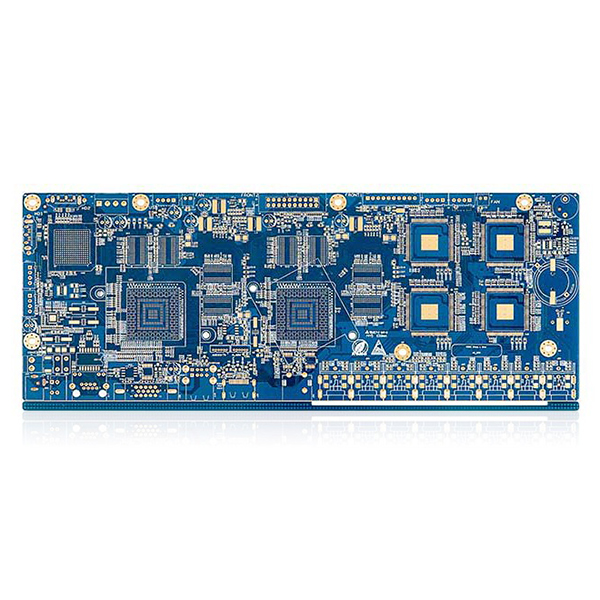

Impedansstyrings-printkort

Hovedformålet med et impedanskontrol-printkort er at sikre en stabil og forudsigelig impedansværdi under højhastighedssignaloverførsel, hvorved problemer såsom signalrefleksion, krydstale og tab reduceres, og signalintegritet og pålidelighed garanteres.

Hovedfunktioner

• Højt flerlagsdesign:12-lags struktur understøtter komplekse kredsløbssystemer og lagdelt signalrouting, hvilket forbedrer den samlede elektriske ydeevne.
• Streng impedanskontrol:Impedansværdien på 100 Ω med en tolerance på ±10 % opfylder de høje nøjagtighedskrav til højhastigheds digital signaltransmission, hvilket reducerer signalforvrængning og refleksion betydeligt.
• Højpræcisionsfremstilling:Linjebredde på 3,8 mil og linjeafstand på 3,2 mil er velegnet til routing med høj densitet og understøtter højt integreret elektronisk produktdesign.
• Fremragende materialer og håndværk:Fremstillet med højkvalitets FR-4-substrat, stabil dielektrisk konstant og blyfri HASL-proces, hvilket forbedrer miljøvenligheden og lodde pålideligheden.
• Fremragende isolering mellem lagene:Den flerlagede struktur og nøje udvalgte materialer sikrer isolering mellem lagene, hvilket forbedrer kortets pålidelighed og holdbarhed.
• Velegnet til højhastighedssignaloverførsel:Optimeret strukturelt design og materialevalg gør det ideelt til forskellige højhastigheds- og højfrekvente elektroniske applikationer.

Vigtigste anvendelser

• Netværkskommunikationsudstyr såsom switche, routere og højhastighedsdatatransmissionsmoduler.
• Servere og lagerenheder.
• Industrielle automatiseringsstyringssystemer.
• Medicinsk elektronisk udstyr.
• Højhastighedssignalbehandling og testinstrumenter.
• Kredsløbsmoduler i forbrugerelektronik, der kræver streng højhastigheds digital signalydelse.
