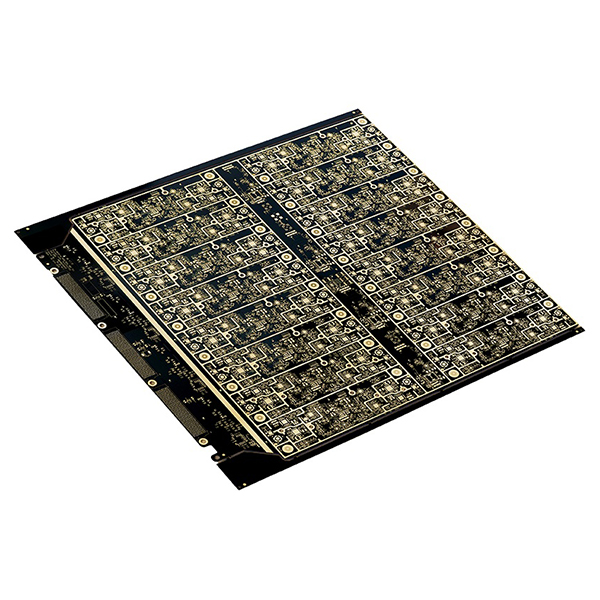

højfrekvent 5G aktiv antenneprintkort

Hovedfunktioner

• Rig lagstruktur:Anvender en 22-lags (22L) højdensitetsforbindelsesstruktur til at understøtte kompleks RF-signaloverførsel, der opfylder de strenge krav til signalintegritet og isolation i højfrekvente 5G-applikationer.
• Højtydende materialer:Bruger Doosan DS-7409DV HVLP højfrekvente materialer med lavt tab for at sikre fremragende dielektriske egenskaber og lavt indsættelsestab i højfrekvente applikationer.
• Flerlagslamineringsproces:Anvender en to-trins lamineringsproces for at forbedre bindingsstyrken mellem lagene og det endelige produkts pålidelighed betydeligt, hvilket gør det velegnet til de komplekse processer, der kræves af flerlagsplader.
• Komplekst backdrill-design:Har 11 bagboringsstrimler for at optimere signalruting, reducere parasitære effekter og signalinterferens og forbedre højhastighedssignalintegriteten.
• VIPPO-teknologi:Inkorporerer VIPPO-teknologi (Via In Pad Plated Over) for højere ledningsdensitet og overlegen elektrisk ydeevne, hvilket understøtter miniaturisering og høj integration.
• Indbyggede kobberblokke:Integrerer 22 kobberblokke i kortet for at forbedre lokal varmeafledning og termisk styring for aktive komponenter med høj effekt.
• Multiple impedanskontrol:Understøtter 10 forskellige impedansdesign til både single-ended og differentiel signaltransmission, hvilket imødekommer forskellige RF-enheders impedanstilpasningsbehov.
• Avanceret via-fyldningsteknologi:Anvender høj- og lavtrykselektropletterede via-fyldningsteknikker for at forbedre kvaliteten af metalfyldning i viaer og opnå større elektrisk og mekanisk pålidelighed.

Vigtigste anvendelser

• 5G-basestationsaktive antenner (AAU/AAU Massive MIMO).
• Højfrekvente RF-moduler og transceivere.
• Antenner med høj densitet i trådløse kommunikationssystemer.
• Højtydende RF-frontend-moduler.
• Højtydende kommunikationsudstyr, der kræver højfrekvens, lavt tab og overlegen varmeafledning.
