blind vias

Blinde gennemgående huller forbinder overfladelaget og de indre lag

Blinde gennemføringer er borehuller, der forbinder PCB-overfladelaget med de indre lag uden at gennemtrænge hele kortet. De bruges i vid udstrækning i flerlagskort til elektroniske produkter med høj densitet og høj ydeevne.

Beskrivelse

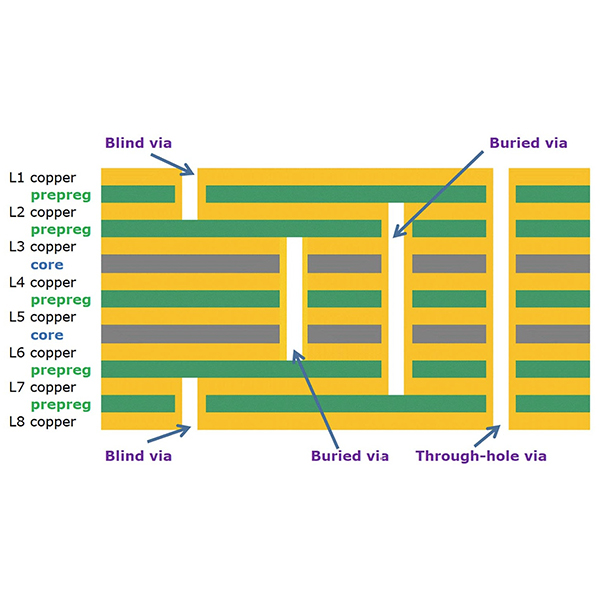

Blinde viaerer en specialiseret hulstruktur i flerlags printkort, der primært bruges til at forbinde spor mellem kortets overfladelag (ydre lag) og et indre lag. Den ene port på en blind via er placeret på PCB’ens ydre overflade, mens den anden port ender på et indre lag af PCB’en uden at gennemtrænge hele kortet.

Nøgleegenskaber ved blinde gennemføringer

  1. Tilslutningsmetode:Forbinder kun overfladelaget (f.eks. lag 1 eller det øverste lag) til et indre lag uden at gennemgå alle lag.
  2. Udseende:Synlig fra printkortets overflade, men hullet går ikke igennem til den modsatte side.
  3. Kompleksitet i fremstillingen:Mere kompliceret end standard gennemgående huller, hvilket kræver lagdelt boring og pletteringsteknikker.

Anvendelser af blinde gennemgående huller

  1. Anvendes i HDI-kort (High-Density Interconnect) for at øge routingdensiteten.
  2. Velegnet til designs, der kræver flerlagsforbindelser og samtidig sparer plads, såsom smartphones, tablets, kommunikationsenheder og anden avanceret elektronik.

Fordele ved blinde viaer

  1. Sparer plads på printkortet og øger routingdensiteten.
  2. Forkorter effektivt signaloverføringsvejene og forbedrer signalintegriteten.
  3. Gør det lettere at miniaturisere og skabe højtydende designs.
