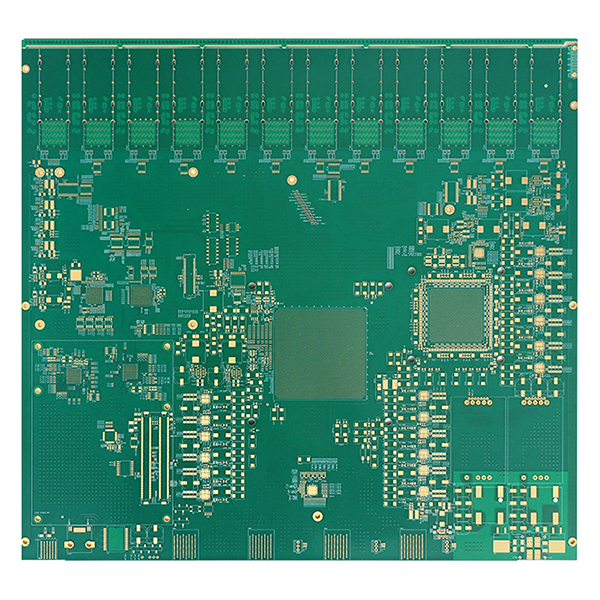

26-lags PCB til højhastighedsnetværk og datacentre

Et 26-lags printkort bruges ofte i avanceret udstyr, der kræver enestående signalintegritet, anti-interferensfunktion og routingplads. Dets flerlagsstruktur hjælper med at optimere strømfordelingen, muliggør præcis impedanskontrol og understøtter avancerede teknologier såsom blinde/nedgravede vias og HDI, hvilket opfylder kravene til applikationer med høj hastighed, høj frekvens og multi-chip-integration.

Hovedtræk ved et 26-lags printkort

• Design med ultrahøjt lagantal understøtter kompleks og højhastigheds signalrouting.
• Bruger Tachyon 100G og kulbrintematerialer for ekstremt lavt signaltab, hvilket gør det ideelt til højhastighedsdatatransmission.
• Fin linjebredde/afstand og lille via-teknologi øger routing-tætheden.
• Ensartet pladetykkelse og stabil struktur passer til stort netværksudstyr.
• Jævn kobbertykkelse på indre og ydre lag med stærk strømførende kapacitet og fremragende oxidationsmodstand.
• ENIG (Electroless Nickel Immersion Gold) overfladebehandling forhindrer effektivt oxidation og sikrer pålidelig lodning.

Primære anvendelser af 26-lags printkort

• High-end netværksswitche.
• Kerneomskiftere til datacentre.
• Højhastighedsroutere og optiske kommunikationssystemer.
• Netværksinfrastruktur for store virksomheder og teleoperatører.

Vigtige parametre

• Lag:26
• Materialer:Tachyon 100G, kulbrinte
• Pladetykkelse:3,5±0,35 mm
• Indre/ydre kobbertykkelse:0,33 OZ
• Minimum linjebredde/afstand:0,118/0,051 mm
• Minimum huldiameter:0,225 mm
• Overfladefinish:ENIG
