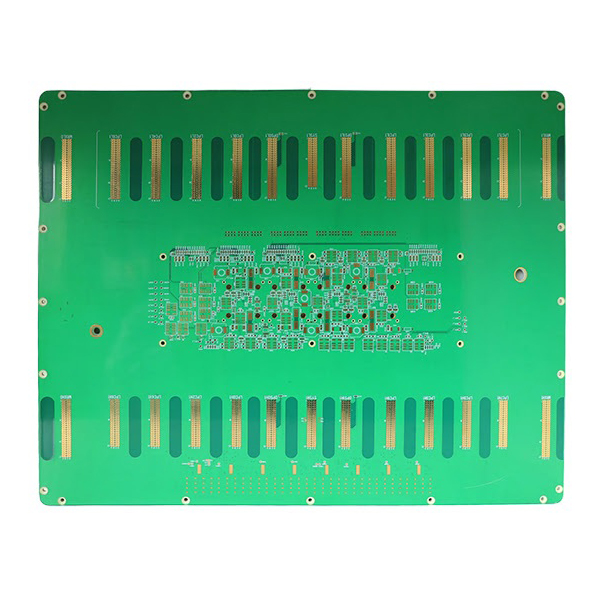

24-lags ATE-test PCB-fremstilling til test af halvledere

24-lags ATE-testkort PCB-fremstilling

24-lags ATE-testkort PCB-fremstilling bruger high-end Shengyi S1000-2M-substrat og en tyk guldbelægningsproces med en minimumsdiameter på 0,4 mm, hvilket opfylder behovene for højdensitets-, højhastighedssignaloverførsel og gør det ideelt til krævende halvledertestmiljøer.

Hovedtræk ved fremstilling af 24-lags ATE-testkort PCB

• Ultra-multilagsstruktur:Med 24 ledende lag opnår kortet komplekse kredsløbsforbindelser og effektiv signalisolering gennem flerlagsstabling, hvilket sikrer signalintegritet og elektromagnetisk kompatibilitet.
• Avanceret HDI-teknologi:Understøtter begravede og blinde via højdensitetsforbindelsesteknikker, hvilket forbedrer ledningsdensiteten og PCB-pålideligheden.
• Højkvalitetsmaterialer og tyk guldproces:Anvender Shengyi S1000-2M-substrat og tyk guldoverfladebehandling, hvilket giver fremragende ledningsevne, slidstyrke og korrosionsbestandighed til gentagne langtidstest.
• Højpræcisionsfremstilling:Minimum via diameter er 0,4 mm, egnet til fin-pitch, højpræcisionssamling, der opfylder kravene til næste generations IC-test.
• Stærk stabilitet og pålidelighed:Specielt designet til testmiljøer med høj intensitet og lang varighed, hvilket sikrer nøjagtigheden af testdata og langvarig stabil drift af kortet.

Vigtigste anvendelser

• Anvendes i halvledertestsystemer såsom IC-automatiseret testudstyr (ATE), chip-testhåndteringsudstyr, probekort og teststik.
• Velegnet til testscenarier med høje krav, såsom IC-funktionstest, ydeevneevaluering og aldringstest.
• Anvendes i vid udstrækning inden for halvlederforskning og -udvikling, avancerede emballerings- og testlinjer samt kvalitetskontrol i masseproduktion, hvor der kræves høj frekvens, høj hastighed, høj præcision og høj pålidelighed.
