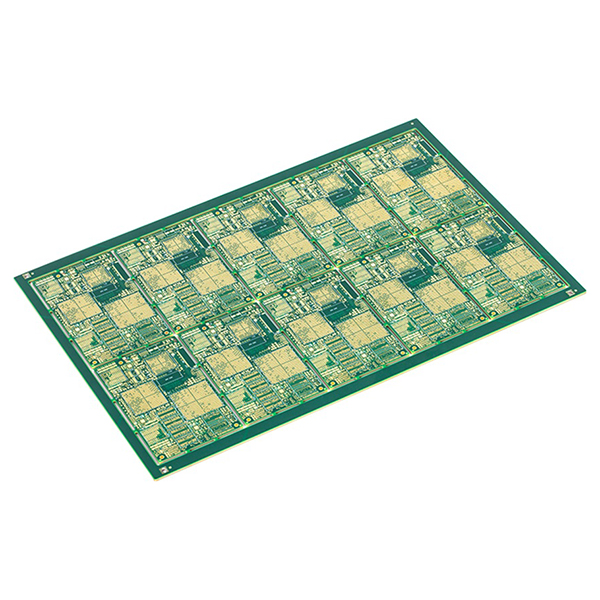

24-lags HDI-printkort af 2. orden til applikationer med høj densitet

Et 24-lags printkort (PCB)

Et 24-lags printkort (PCB) er et avanceret flerlagsprintkort, der typisk bruges i elektroniske systemer, der kræver komplekse kredsløb, routing med høj densitet, højhastighedssignaloverførsel og høj pålidelighed.

Hovedtræk ved 24-lags printkort

• Understøtter ultrahøj densitet og kompleks kredsløbsrouting.
• Anvender 2. ordens HDI-teknologi med stablede og forskudte blinde/nedgravede vias.
• Fremragende signalintegritet og EMI/EMC-ydeevne.
• Præcis impedanskontrol og optimeret strømfordelingsnetværk.
• Velegnet til højhastigheds-, højfrekvens- og multi-chip-integrationsdesign.
• Opfylder kravene til montering af store komponenter med høj pålidelighed.
• Flere lag giver rigelig plads til routing til ekstremt komplekse kredsløbsdesign og ultratætte komponentlayouts.
• Overlegen elektrisk ydeevne: flerlagsstruktur hjælper med at forbedre signal- og strømintegriteten og reducerer krydstale og støj.
• Stærk EMI/EMC-kontrol: letter design af elektromagnetisk kompatibilitet, ideel til højhastigheds- og højfrekvensapplikationer.
• Understøtter avancerede processer såsom blinde/nedgravede vias og HDI, hvilket muliggør mindre størrelse og højere integration.

Hovedanvendelser af 24-lags printkort

• Højtydende servere og datacenterudstyr.
• Netværkskommunikation og basestationsudstyr.
• Elektroniske systemer til luftfart.
• Medicinske instrumenter og industriel automatisering.
• Højtydende computer- og kommunikationsterminaler.

Vigtigste specifikationer

• Antal lag:24
• Materiale:FR-4 (Tg180), VT-47
• Korttykkelse:2,59±0,26 mm
• Sporbredde/afstand:3,5/5,0 mil
• Huldiameter:0,25 mm
• Overfladebehandling:ENIG (dypforgyldning)
