14-lags 3-trins halvledertestkort PCB-fremstilling

14-lags, 3-trins halvledertestkort PCB-fremstilling

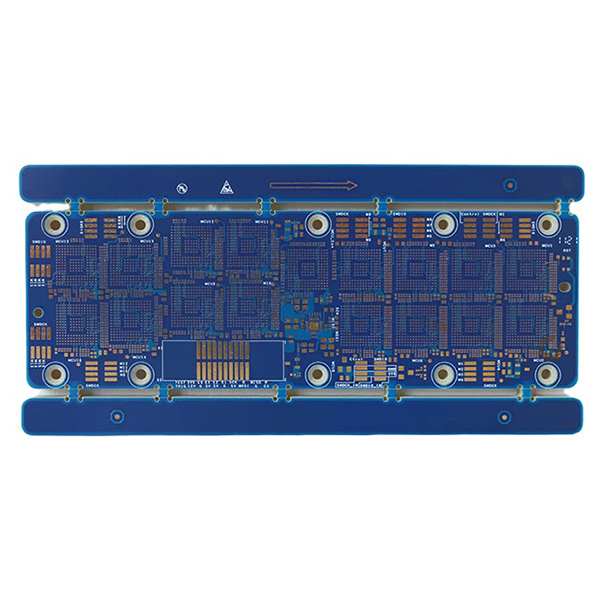

14-lags, 3-trins halvledertestkort PCB-fremstilling, med sin høje densitet, høje præcision og høje pålidelighed, er vidt brugt i forskellige avancerede halvledertestudstyr og fungerer som et vigtigt fundament for at sikre chipkvalitet og ydeevne.

Hovedtræk ved 14-lags, 3-trins halvledertestkort PCB-fremstilling

• Flerlags højdensitetsforbindelse:Den 14-lags struktur kombineret med 3-trins HDI-teknologi understøtter komplekse kredsløbslayouter og multisignalisolering, hvilket opfylder kravene til højdensitets- og højhastighedssignaloverførsel.
• Præcisionsfremstillingsproces:Anvender avanceret Shengyi S1000-2M-materiale med forgyldt overflade, en minimums huldiameter på 0,5 mm og et minimums spor/rum på 4/4 mil, der er velegnet til fine pitch- og højpræcisions-testbehov.
• Høj pålidelighed og signalintegritet:Avanceret begravet/blind via-teknologi og inter-layer-forbindelser forbedrer signalintegriteten og anti-interferensegenskaberne betydeligt, hvilket sikrer nøjagtige testdata.
• Fremragende materialer og håndværk:Høj temperatur- og korrosionsbestandighed, velegnet til langvarige og komplekse testmiljøer.
• Fleksibelt design og tilpasning:Understøtter forskellige testgrænseflader og tilpassede designs, hvilket gør integration i forskellige testsystemer nemmere.

Introduktion til 14-lags, 3-trins halvledertestkort

• 14 lag:Henviser til 14 ledende lag inde i printkortet, hvilket muliggør komplekse kredsløbsforbindelser og signalisolering gennem flerlagsstabling, egnet til krav om høj densitet og høj hastighed, og fremmer signalintegritet og elektromagnetisk kompatibilitet.
• 3 trin:Henviser normalt til “trinene” i HDI-teknologi (High Density Interconnect) – tre laserborings- og tre lamineringsprocesser, der understøtter finere nedgravede/blinde via-strukturer for mere fleksible forbindelser og højere densitet, velegnet til højhastigheds-/højfrekvensapplikationer.
• Halvledertestkort:Anvendes specielt til funktioner såsom chipfunktionstest og aldringstest, der kræver høj pålidelighed, høj præcision og fremragende signaltransmissionskapacitet.

Vigtigste anvendelser

• Halvledertestsystemer såsom chip-testhåndteringsudstyr, ATE-automatisk testudstyr, probekort og belastningskort.
• Testscenarier med høje krav, såsom IC-funktionstest, aldringstest og fejlanalyse.
• Velegnet til halvlederpakning og -test samt forsknings- og udviklingsområder med krav til høj frekvens, høj hastighed, høj præcision og høj pålidelighed.
