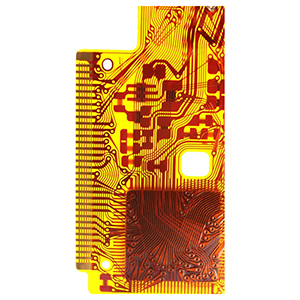

materialevalg til fleksible højhastighedskredsløb

Hurtige fleksible kredsløb, som et vigtigt alternativ til traditionelle printkort (PCB’er), bruges i vid udstrækning i scenarier, der kræver rumlig fleksibilitet og dynamisk bøjning på grund af deres fremragende duktilitet under installation og gennem hele deres levetid.

I applikationer med højhastighedssignaloverførsel oplever fleksible kredsløb imidlertid ofte en forringelse af ydeevnen, hvilket har fået designere til at innovere yderligere inden for materialevalg og strukturelt design til fleksible kredsløb.

Elektrisk ydeevne for fleksible kredsløb

1. Den elektriske ydeevne af fleksible kredsløb påvirkes af flere faktorer. For det første er den termiske ekspansionskoefficient (CTE) en nøgleparameter, der skal overvejes nøje i designet. Sammenlignet med flerlagede stive printkort har fleksible kredsløb højere CTE-værdier på grund af manglende strukturel beskyttelse, hvilket gør dem mere modtagelige for ydeevneudsving forårsaget af termisk udvidelse og sammentrækning. Derudover har basismaterialet i fleksible kredsløb en tendens til at absorbere fugt, hvilket ikke kun reducerer varmeledningsevnen, men også øger CTE yderligere, hvilket resulterer i lavere samlet ledningsevne.
2. For at forbedre den elektriske ydeevne i højhastighedsapplikationer betragtes flydende krystalpolymer (LCP) som et af de bedste substratmaterialer. LCP har lav fugtabsorption, lav CTE og fremragende højfrekvente egenskaber. Det fungerer fremragende i højhastigheds-PCB- og stive-fleksible kortdesign, hvilket effektivt forbedrer kredsløbsstabiliteten og signalintegriteten.

Kredsløbsintegration og elektrisk optimering

1. Integration af fleksible kredsløb med stive kredsløb er en teknisk udfordring. Korrekt limning af fleksible kredsløb til PCB’er kan effektivt reducere kredsløbsbelastningen og minimere problemer forårsaget af termisk ekspansion. Samtidig kan brug af fleksibel indkapsling, dielektriske film, dæklag eller klæbelag som buffere yderligere optimere de elektriske forbindelser og forbedre ledningsevnen. Disse materialer har ikke kun god duktilitet, men hjælper også med at fordele belastningen på nøglepunkter, hvilket forbedrer den samlede pålidelighed.
2. Under designet er det vigtigt at undgå at placere loddeforbindelser for tæt på bøjningsområder for at forhindre, at loddeforbindelsen svigter ved gentagen bøjning. Desuden kan overlejrede spor reducere kredsløbets fleksibilitet, og efterbehandlingsprocesser såsom ætsning og kobberbelægning kan også beskadige klæbemiddel- og dæklag, hvilket påvirker kredsløbets ydeevne.

Mekaniske egenskaber ved fleksible kredsløb

De fleksible kredsløbs mekaniske ydeevne er hovedsageligt begrænset af deres CTE og udviklingen af laminerede materialer såsom klæbemidler og konnektorer. Anvendelsen af nye klæbemidler og dæklagmaterialer forbedrer de fleksible kredsløbs mekaniske styrke og fleksibilitet betydeligt. Ved at reducere antallet af stive forbindelsespunkter kan fleksible kredsløb opnå større mekanisk frihed til at rumme mere komplekse 3D-layouts og dynamiske miljøer.

Anvendelser og fremtidig udvikling af fleksible kredsløb

Fleksible kredsløb er vidt brugt i avancerede områder såsom medicinal-, bil- og rumfartsindustrien. Med udviklingen af 3D-printteknologi bliver design og fremstilling af fleksible kredsløb mere fleksibelt og effektivt. 3D-print muliggør ikke kun lagdelt print med flere materialer, men også hurtig prototyping af komplekse strukturer, hvilket reducerer afhængigheden af traditionel mekanisk bearbejdning. I fremtiden kan fleksible kredsløb integrere dynamisk meshing og nye materialer (såsom LCP og avancerede klæbemidler og coverlays) for yderligere at forbedre ydeevnen og tilpasningsevnen og imødekomme behovene i mere avancerede applikationer.
