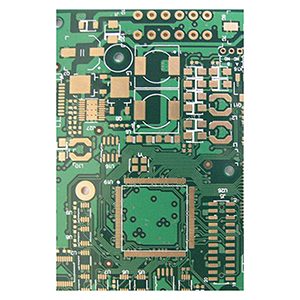

introduktion til fremstillingsprocesser for trykte kredsløbskort

Fremstillingsprocessen af printkort består i at omdanne de designede kredsløbsdiagrammer til faktiske kort gennem en række trin, hvilket gør det nemt at installere og tilslutte elektroniske komponenter.

Udskrivning af kredsløbskortmønstre

Udskriv det færdige kredsløbskortlayout på transferpapir. Sørg for, at den blanke side af transferpapiret vender opad under udskrivningen. Det anbefales generelt at udskrive flere kopier på et enkelt ark, så du kan vælge den med den bedste kvalitet til senere brug.

Skæring af kobberbelagt kort

Kobberbelagt kort henviser til et kredsløbskortmateriale med kobberfolie på begge sider. Skær det kobberbelagte kort til den ønskede størrelse i henhold til kredsløbskortets faktiske behov, og undgå så vidt muligt spild af materiale.

Forbehandling af kobberbelagt plade

Brug fint sandpapir til at fjerne oxidlaget fra overfladen af det kobberbelagte kort. Det behandlede kort skal være blankt og uden synlige pletter, hvilket hjælper toneren med at klæbe fast til kobberoverfladen under overførslen.

Overførsel af kredsløbskortmønstre

Skær det trykte kredsløbsmønster til den passende størrelse og placér siden med mønsteret tæt mod det forberedte kobberbelagte kort. Juster dem og placér det kobberbelagte kort i en varmeoverføringsmaskine, der er forvarmet til 160-200 °C. Normalt er 2-3 overførsler nok til at få mønsteret til at hæfte fast. Pas på ikke at brænde dig under arbejdet.

Reparation og ætsning af kredsløbskortet

Efter overførslen skal du kontrollere, om mønsteret er komplet. Brug en sort oliebaseret pen til at retouchere eventuelle manglende dele. Placer derefter pladen i en ætsningsopløsning, der typisk fremstilles ved at blande koncentreret saltsyre, hydrogenperoxid og vand i forholdet 1:2:3. Tilsæt altid vand først, derefter de andre kemikalier, og tag forholdsregler for at undgå kontakt med hud eller tøj. Fjern kortet og vask det grundigt med vand, når det eksponerede kobber er ætset helt væk.

Boring af kredsløbskortet

For at installere elektroniske komponenter skal du bore huller på de relevante steder på pladen. Vælg borestørrelsen i henhold til tykkelsen på komponenternes ledninger. Fastgør pladen og hold en moderat borehastighed for at sikre kvaliteten.

Overfladebehandling af printkortet

Efter boring skal du bruge fint sandpapir til at fjerne toner (eller pulver) fra brættet og derefter vaske det grundigt med vand. Når det er tørt, skal du påføre harpiksopløsning jævnt på siden med kredsløbet for at forbedre loddekvaliteten. En varmluftspistol kan bruges til at hjælpe harpiksen med at hærde på 2-3 minutter.

Layoutdesign og valg

• Enkelt-sidet kort:Velegnet til billige og enkle kredsløbsdesign. Jumperledninger kan bruges, hvis det er nødvendigt. Hvis der er behov for for mange jumperledninger, kan du overveje at bruge et dobbeltsidet kort.
• Dobbeltsidet kort:Dobbeltsidede kort kan fremstilles med eller uden PTH (plated through holes). PTH er dyrere og bruges, når kredsløbene er komplekse eller tætte. Forsøg at minimere spor på komponentens side, og brug PTH-huller hovedsageligt til elektriske forbindelser, ikke til montering af komponenter. Reducer antallet af huller for at spare omkostninger og øge pålideligheden.
• Forholdet mellem komponentareal og kortareal:Når du vælger mellem enkeltsidede eller dobbeltsidede kort, skal du overveje forholdet mellem komponentareal (C) og samlet kortareal (S) for at opnå korrekt layout og samling. “US” refererer normalt til arealet på den ene side af kortet. Se designmanualer for typiske S:C-forhold.

Sikkerhedsforholdsregler

Under hele processen er der høje temperaturer, stærke ætsende kemikalier og maskindrift involveret, så tag altid beskyttelsesforanstaltninger for at sikre sikkerheden.
